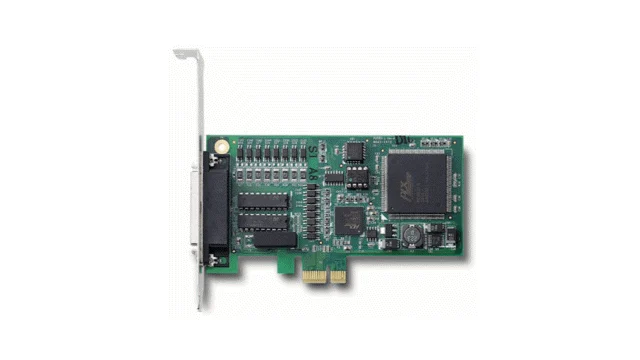

LPCIe-7230
모델 구성:
PCI-7230
cPCI-7230
LPCI-7230
LPCIe-7230
디지털 I/O:
절연 입력 16채널
절연 출력 16채널
입력 전압 범위: 5 ~ 24VDC
출력 타입: 오픈 컬렉터 방식
출력 전압 / 전류: 최대 30VDC / 100mA
인터럽트 기능: 입력 16채널 개별 인터럽트 지원
보호 기능: 과전압/역전압 보호 회로 탑재
커넥터: 37핀 D-sub 또는 40핀 박스 헤더
폼팩터: PCI, CompactPCI, Low-Profile PCI, PCI Express 지원
운영체제 지원: Windows, Linux, LabVIEW 등
| 항목 | 내용 |
|---|---|
| 제품명 | PCI-7230 / cPCI-7230 / LPCI-7230 / LPCIe-7230 |
| 디지털 입력 채널 | 절연형 16채널 (포토커플러 방식) |
| 디지털 출력 채널 | 절연형 16채널 (오픈 컬렉터 방식) |
| 입력 전압 범위 | 5 ~ 24VDC (정격 입력 전압: 24VDC) |
| 입력 로직 레벨 | “H” ≥ 3.5V, “L” ≤ 1V |
| 출력 방식 | 오픈 컬렉터, 외부 전원 필요 |
| 출력 전압 | 최대 30VDC |
| 출력 전류 | 채널당 최대 100mA |
| 인터럽트 기능 | 입력 채널별 개별 인터럽트 지원 |
| 보호 기능 | 역전압 보호, 과전류 보호 회로 내장 |
| 응답 속도 | 입력: 1.5kHz / 출력: 5kHz |
| 커넥터 타입 | 37핀 D-sub (PCI형)40핀 박스 헤더 (CompactPCI 및 LPCI형) |
| 동작 온도 | 0℃ ~ 60℃ |
| 보관 온도 | -20℃ ~ 80℃ |
| 상대 습도 | 5% ~ 95% 비응축 |
| 전력 소비 | +5VDC @ 약 400mA (모델별 상이) |
| 사이즈 (PCB) | PCI: 175 x 107mmLPCI: 120 x 64mmcPCI: 160 x 100mmLPCIe: 168 x 69mm |
| 운영체제 지원 | Windows / Linux 드라이버LabVIEW, DASYLab, OPC 등 |
| 적용 분야 | 산업 자동화, 센서 신호 수집, 릴레이 제어, 장비 인터페이스 등 |
