i-7551
기능: RS-232/USB ↔ RS-485/422 변환, 네트워크 확장 및 절연
주요 모델:
I-7520/7520R/7520A/7520AR: RS-232 ↔ RS-485/422 변환기(3000V 절연)
I-7560/7561/7563: USB ↔ RS-232/422/485 변환기(3000V 절연)
I-7510/7510A/7510AR: RS-485/422 리피터(3000V 절연)
I-7513: RS-485 허브(1 IN, 3 OUT, 3000V 절연)

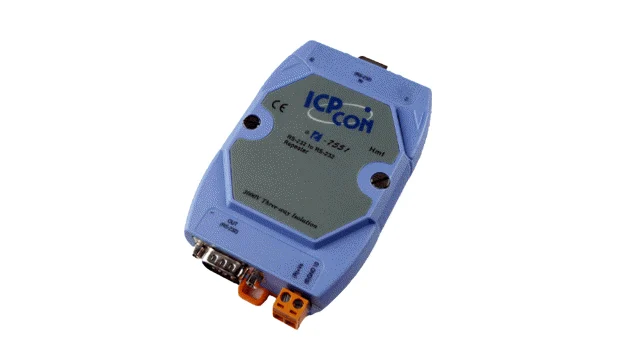

I-7551: RS-232 ↔ RS-232 절연 컨버터(3-way 3000V 절연)
통신 속도: 300~115200bps(자동 감지, Self Tuner 내장)
네트워크 용량: 리피터 없이 최대 256대, 리피터 사용 시 최대 2048대 연결
전원: +10~30VDC(USB 모델은 USB 전원)
절연: 3000V(입력/출력/파워별 모델별 상이)
설치/환경: DIN레일/스택 마운트, -25~+75°C, 5~95% RH(비응축)1
| 항목 | 주요 사양 요약 |
|---|---|
| 변환기/리피터 종류 | RS-232↔RS-485/422, USB↔RS-232/422/485, RS-485/422 리피터, RS-485 허브, RS-232 절연 |
| 통신 속도 | 300~115200bps(자동 감지, Self Tuner 내장) |
| 네트워크 용량 | 최대 256대(리피터 없이), 2048대(리피터 사용 시) |
| 절연 전압 | 3000V(입력/출력/파워별, 모델별 상이) |
| 전원 | +10~30VDC(USB 모델은 USB 전원) |
| 커넥터 | 플러그인 터미널 블록, DB9, USB Type-A 등 모델별 상이 |
| 주요 기능 | 다중 Baud Rate/포맷 동시 지원, 자동 방향제어, 네트워크 확장, 고신뢰성 절연 |
| 설치/환경 | DIN레일/스택 마운트, -25~+75°C, 5~95% RH(비응축) |
| 기타 | 내장 워치독, 파워온/세이프값, 과전압/역전압 보호, LED 상태 표시 |
특징 및 운용 요약
다양한 변환/확장: RS-232, USB, RS-485/422 등 다양한 신호 변환 및 네트워크 확장 지원1.
고신뢰성 절연: 3000V 절연으로 노이즈/서지/지락 등 산업 환경에 최적화1.
네트워크 유연성: 여러 Baud Rate/데이터 포맷을 하나의 RS-485 네트워크에서 혼용 가능, 대규모 확장 지원1.
설치 및 배선: DIN레일/스택 마운트, 플러그인 터미널 블록으로 현장 설치 용이1.
적용 분야: 공장 자동화, 설비 통신, PLC/PC/계측기 네트워크 통합, 원격 데이터 수집 등1
